CARACTERÍSTICAS TÉCNICAS | |
Capacidades máximas de trabalho | |
| Comprimento máximo de dobra | 1.010 mm |
| Espessura (aço 1010/1020) | 1,0 mm |
| Abertura máxima da mesa | 45 mm |
| Ângulo máximo de dobra | 130 graus |
Dimensões da máquina | |
| Comprimento | 1.250 mm |
| Largura | 600 mm |
| Altura | 1.020 mm |
| Peso total (aprox.) | 78 kg |
VIRADEIRA MANUAL VD-10
Abertura da mesa por sistema excêntrico com alavanca de acionamento rápido.
Mancais de articulação da mesa inferior embuchados em bronze fosoforoso.
Régua seccionada para facilitar os trabalhos de dobras em lados não opstos (chapas finas, altura máxima 8 mm).
Estrutura em chapa ASTM-A36 totalmente soldada.
Arestas de dobras usinadas.

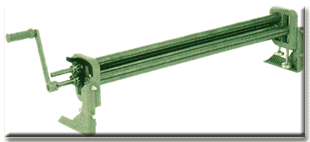

CALANDRA MANUAL - C-10
Pode ser fixada a uma Viradeira VD-10, ou sobre bancada
Tipo inicial 3 rolos
Mancais em bronze fosforoso
Montantes em aço ASTM-A36 (Não fundido)
Regulagem prática dos rolos
Manivela com manopla de borracha
CARACTERÍSTICAS TÉCNICAS | |
Capacidades máximas de trabalho | |
| Comprimento | 1.030 mm |
| Espessura (aço 1010/1020) | 1,0 mm |
| Diâmetro dos rolos | 1.3/4" |
Dimensões da máquina | |
| Comprimento | 1.280 mm |
| Largura | 240 mm |
| Altura | 290 mm |
| Peso total (aprox.) | 56 kg |
